服务热线
029-86627088
手机：18066565698
Q Q：190039943
邮箱：190039943@qq.com
地址：陕西省西安市未央区万象未央
微信公众号
电话：029-86627088
手机：18066565698
Q Q：190039943
邮箱：190039943@qq.com
网址：www.xagrg.com
地址：陕西省西安市未央区万象未央
西安grg试块28d龄期所测得的抗弯强度并不能直接用做设计值。因为GRC抗弯强度MOR是随时间老化衰减的。
西安grg老化试验的结果表明，抗弯强度MOR随时间有较大的下降，而比例极限LOP则变化不大，甚至可能增长。
抗弯强度MOR之所以会随着时间下降，其主要原因是对GRC抗弯强度起决定作用的玻璃纤维受到水泥石中碱的侵蚀后强度下降。

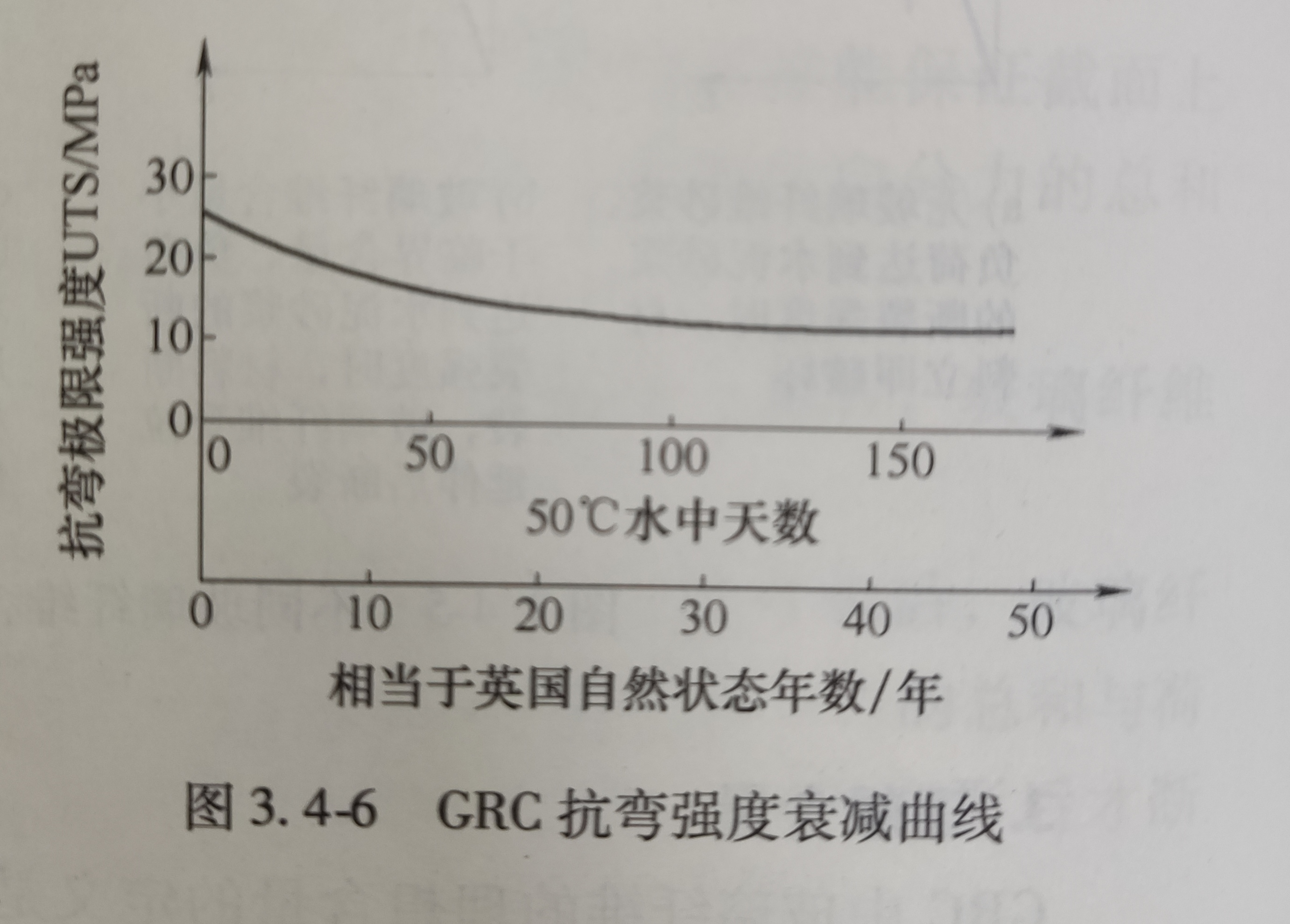

图3.4-6GRC抗弯强度衰减曲线
抗弯强度MOR随时间下降的幅度主要取决于GRC所用水泥的碱度和所用玻璃纤维的耐碱性。使用低碱度水泥和耐碱性好的玻璃纤维制作的GRC，其老化后强度损失就会小一些。
图3.4-6是英国做的GRC老化试验抗弯强度衰减曲线，从曲线图中可以看出，在相当于50年的老化试验中，GRC抗弯强度降低了一半以上。
图3.4-7是澳大利亚GRC标准给出的GRC老化曲线。图中列出了4种CRC随时间强度衰减的情况。
由于GRC抗弯强度随时间会大幅度下降，因此，在确定GRC抗弯强度的设计值时，不能以早期抗弯强度MOR为依据，而应当以老化后的MOR为依据。如何确定GRC抗弯强度设计值，将在第6章具体讨论。
使用低碱度水泥，其抗弯强度MOR老化后下降的幅度要小一些。
GRC生产厂家应根据所用GRC原材料及其配比的情况，西安grg通过老化试验来确定GRC抗弯强度老化后的保留值，并据此确定实际设计的数据。
