清水混凝土挂板——颜料、涂料与保护剂

2022-03-11 16:13:39

次

GRC构件颜色的形成有三种办法：本色法、内掺法和外涂法。

本色法是由水泥、骨料、混合物等自身颜色组合形成的颜色。清水混凝土挂板通过水泥或白水泥和彩色人工砂可以形成比较自然的色彩。

内掺法比本色法多添加了颜料。

外涂法则是在GRC表面采用涂刷或镀膜的办法着色。如涂刷乳胶漆、氟碳漆、真石漆或镀铜等。

GRC为防止表面污染、泛碱等，还会喷涂防护剂等。

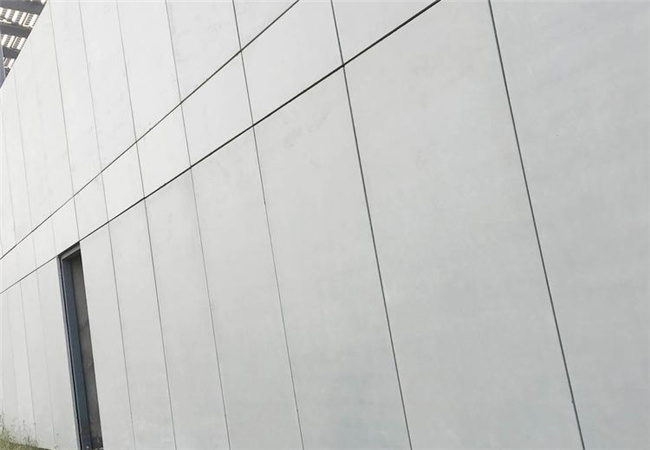

清水混凝土挂板

颜料

GRC内掺法着色是在水泥浆中掺入颜料，也就是着色剂。着色剂主要是无机颜料，应符合行业标准《混凝土和砂浆常用颜料及其试验方法》的规定。颜料分粉末颜料和浆状颜料，主要品种。

GRC颜料掺量不仅要考虑色彩需要，还要考虑颜料对GRC强度等力学物理性能的影响。颜料配合比应当做力学物理性能的比较试验。颜料掺量不宜超过6%。

颜料应当储存在通风、干燥处，防止受潮。严禁与酸碱物品接触。

涂料

凡可用于水泥基材上的涂料均可用于GRC，包括乳胶漆、氟碳漆、真石漆等。

表面保护剂

GRC不如玻璃和石材致密，用于幕墙和外墙装饰构件，清水混凝土挂板不加任何保护的GRC表面非常容易变脏，特别是在环境污染严重的地区。

表面不做乳胶漆、真石漆、氟碳漆或金属镀膜处理的装饰性GRC墙板或构件，如清水混凝土质感、砂岩质感、剔凿质感等墙板与构件，应当涂刷透明的表面保护剂，以防止污染或泛碱，并增加其耐久性。

表面污染包括空气灰尘污染、雨水污染、酸雨作用、微生物污染等。表面保护剂对这些污染有防护作用，有助于抗冻融性、抗渗性的提高，并且。可以抑制盐的析出。

按照工作原理分有两类表面保护剂：涂膜和浸渍

涂膜就是在GRC表面形成一层透明的保护膜。浸渍则是将保护剂渗入GRC表面层，使之致密。这两种办法也可以同时采用。

表面保护剂多为树脂类，包括丙烯酸硅酮树脂、聚氨酯树脂、氟树脂等。

表面防护剂需要保证防护效果，清水混凝土挂板不影响色彩与色泽，耐久性好。
